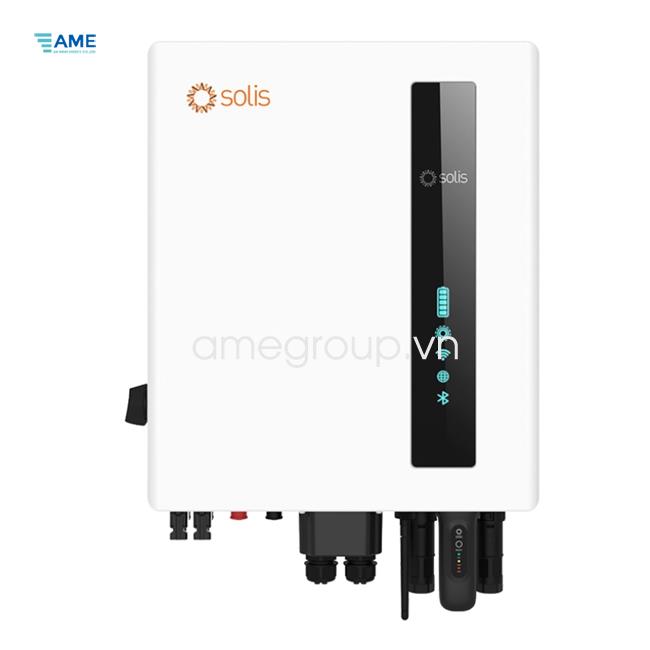

TÊN MODEL |
S6-EH1P5K-L |
S6-EH1P6K-L |
|
Đầu vào DC (pin quang điện) |
|
Công suất đầu vào tối đa đề xuất |
8kW |
9.6kW |
|
Điện áp đầu vào tối đa |
600V |
|
Điện áp định mức |
330V |
|
Điện áp khởi động |
90V |
|
Dải điện áp MPPT |
90-520V |
|
Dòng điện đầu vào tối đa |
16 A/16 A |
|
Dòng điện ngắn mạch tối đa |
24 A/24 A |
|
Số lượng MPPT/Số chuỗi đầu vào tối đa |
2/2 |
|
Battery |
|
Loại pin |
Pin Li-ion/ acquy lead acid |
|
Điện áp định mức của pin |
42 -58 V |
|
Dung lượng pin |
50-200 Ah |
|
Công suất sạc/xả tối đa |
5 kW |
6 kW |
|
Dòng điện sạc/xả tối đa |
105A |
125A |
|
Kết nối |
CAN/RS485 |
|
Đầu ra AC ( ngõ dự phòng) |
|
Công suất đầu ra định mức |
5 kW |
6 kW |
|
Công suất biểu kiến đầu ra tối đa |
7 kVA, 60 sec |
8 kVA, 60 sec |
|
Thời gian chuyển đổi dự phòng |
<10 ms |
|
Điện áp đầu ra định mức |
1/N/PE, 220 V / 230 V |
|
Tần số định mức |
50 Hz / 60 Hz |
|
Dòng điện đầu ra tối đa |
36.5A |
40A |
|
Độ méo sóng hài điện áp ( tải tuyến tính) |
< 2% |
|
Đầu vào AC (Phía lưới) |
|
Dải điện áp đầu vào |
187-253 V |
|
Dòng điện đầu vào tối đa |
34.1A |
40A |
|
Dải tần số |
45-55 Hz / 55-65 Hz |
|
Đầu ra AC ( Phía lưới) |
|
Công suất đầu ra định mức |
5 kW |
6 kW |
|
Công suất biểu kiến đầu ra tối đa |
5.5 kVA |
6.6 kVA |
|
Pha vận hành |
1/N/PE |
|
Điện áp lưới định mức |
220 V / 230 V |
|
Tần số lưới định mức |
50 Hz / 60 Hz |
|
Dòng điện đầu ra lưới điện định mức |
22.7 A / 21.7 A |
27.3 A / 26.1 A |
|
Dòng điện đầu ra tối đa |
25 A |
30 A |
|
Hệ số công suất |
>0.99 (-0.8 -> + 0.8) |
|
Tổng độ méo sóng hài |
<2% |
|
Hiệu suất |
|
Hiệu suất tối đa |
> 97.5% |
|
Hiệu suất Châu Âu |
> 96.2% |
|
BAT được sạc bằng Hiệu suất tối đa PV |
> 94.9% |
|
BAT được sạc/xả đến Hiệu suất tối đa AC |
> 94.33%/93.51% |
|
Bảo vệ |
|
Bảo vệ ngược cực DC |
Có |
|
Giám sát lỗi nối đất |
Có |
|
Tích hợp AFCI (bảo vệ mạch hồ quang DC) |
Có ( yêu cầu kích hoạt) |
|
Lớp bảo vệ / Loại quá điện áp |
I/II |
|
Thông số chung |
|
Kích thước (Rộng*Dài*Cao) |
405*480*205 mm |
|
Trọng lượng |
24.2 kg |
|
Cấu trúc liên kết |
Cách ly tần số cao (đối với pin) |
|
Dải nhiệt độ môi trường vận hành |
-25 ~ +60°C |
|
Bảo vệ xâm nhập |
IP66 |
|
Cách thức làm mát |
Đối lưu tự nhiên |
|
Độ cao so với mực nước biển tối đa để hoạt động |
4000 m |
|
Tiêu chuẩn kết nối lưới điện |
G98 hoặc G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 /
UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA |
|
Tiêu chuẩn an toàn/EMC |
IEC/EN 62109-1/-2, EN 61000-6-1/-2/-3/-4 |
|
Đặc trưng |
|
Kết nối DC |
Đầu nối MC4 |
|
Kết nối AC |
Đầu cắm kết nối nhanh |
|
Hiển thị |
LED + APP |
|
Truyền thông |
RS485, CAN, Tùy chọn: Wi-Fi, GPRS, LAN |
