EMC110 – MÁY BIẾN ÁP 110KV 40MVA

Mô Tả Sản Phẩm

Máy biến áp 110kV 40MVA là loại máy biến áp lực dùng để truyền tải và phân phối công suất trong hệ thống, lắp đặt cho trạm trung gian khu vực đến thanh cái cao áp cung cấp điện cho trạm trung gian địa phương.

Sản phẩm được Công ty CP Cơ điện Thủ Đức chế tạo, thử nghiệm theo TCVN 6306-1:2015 (IEC 60076-1: 2011), được thử nghiệm ngắn mạch ở nước ngoài đạt tiêu chuẩn quốc tế về máy biến áp truyền tải.

Nguyên vật liệu chính cấu thành sản phẩm máy biến áp 110kV 40MVA

• Tôn silic: Nhật, Hàn Quốc;
• Dây điện từ êmay/bọc giấy từ đồng M1;
• Dầu cách điện các hãng Thụy Điển, Mỹ.
• Điều chỉnh dưới tải (OLTC) từ Đức.
• Giấy cách điện: Đức, Thụy Điển.
• Mạch từ cắt chéo và cắt bấm trên máy cắt tôn G7;
• Bối dây được thi công trên thiết bị chuyên dùng;
• Ruột máy được sấy chân không.

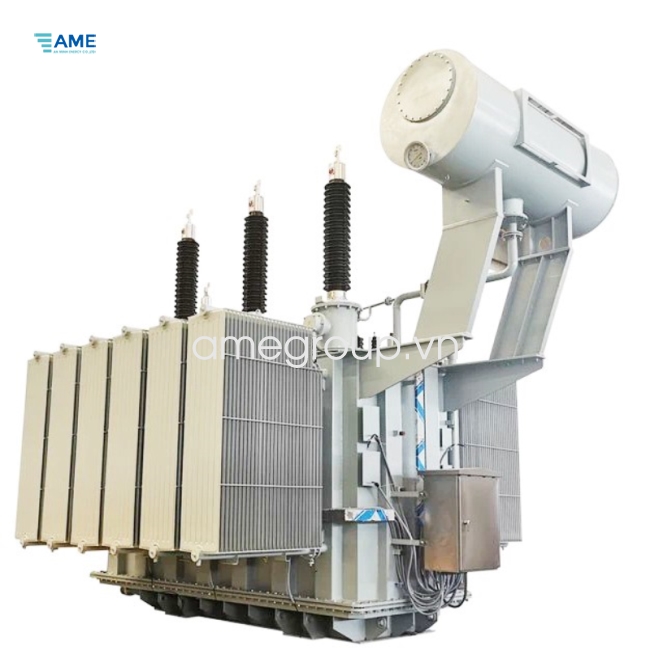

Cấu tạo máy biến áp 40MVA 110kV

1. Sứ trung tính 110kV;
2. Sứ 110kV;
3. Sứ hạ áp;
4. Bộ tản nhiệt;
5. Tủ điều khiển tại chỗ;
6. Quạt làm mát;
7. Van xả dầu toàn máy;
8. Thang leo;
9. Bình dầu phụ;
10. Hệ thống thanh cái hạ áp.

Thông số kỹ thuật

• Công suất/Capacity: 40.000kVA.
• Điện áp/Voltage:
  • Cuộn cao áp/High voltage coil (HV): 115kV.
  • Khoảng điều chỉnh/Adjustment range: ± 9×1,78%.
  • Cuộn trung áp/Medium voltage coil (MV): 23(24)kV.
  • Cuộn cân bằng/Equalizer coil (LV): 11kV.
• P0: 18kW.
• Pk: 160kW.
• Uk: 11%.
• Tổ đấu dây/ Wiring Unit: YNyn0 + d11.
• Khối lượng sơ bộ/Preliminary Weight:
  • Ruột/Inside: 45 Tấn (Tons).
  • Dầu/Oil: 23 Tấn (Tons).
  • Tổng/Tatol: 80 Tấn (Tons).
• Kích thước sơ bộ/Preliminary dimensions:
  • Dài/Length: 6700mm.
  • Rộng/Width: 5300mmm.
  • Cao/Height: 5800mm.

Ghi chú: Kích thước và trọng lượng tham khảo, EMC có quyền cải tiến và cập nhật các thông số theo thực tế sản xuất. Ngoài ra, EMC còn đáp ứng tất cả các yêu cầu sản xuất của khách hàng.
