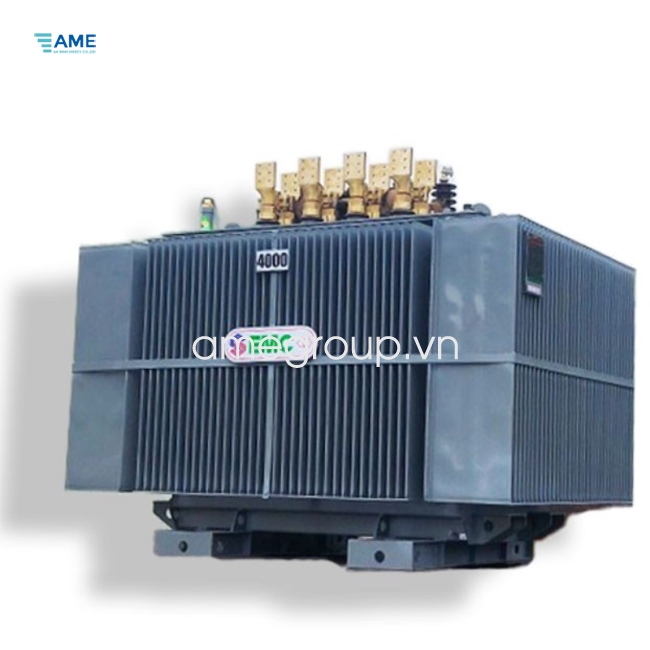

EMCS3 – MÁY BIẾN ÁP DẦU 3 PHA – TOLE SILIC

EMCS3 – MÁY BIẾN ÁP DẦU 3 PHA – TOLE SILIC

EMCS3 – MÁY BIẾN ÁP DẦU 3 PHA – TOLE SILIC

Máy biến áp dầu 3 pha – Tole Silic nhãn hiệu EMC được thiết kế và kiểm nghiệm theo tiêu chuẩn TCVN 6306 (tương đương với IEC-60076) hoặc theo yêu cầu khách hàng.

Độ bền cơ và điện cao, chịu ngắn mạch, quá áp do sét.
Vỏ máy sơn tĩnh điện, bền bỉ với thời tiết nhiệt đới.
Cuộn dây thiết kế chuẩn chịu được lực ngắn mạch sự cố.
Hệ thống làm mát tuần hoàn tự nhiên bằng dầu (ONAN).
Thiết kế phù hợp các nhu cầu máy biến áp kiểu kín hoặc kiểu hở, lắp trong nhà hoặc ngoài trời.

Giá: Liên Hệ

Đặt hàng

Hotline tư vấn & đặt hàng 0839.143.686 - 0368.079.038

Mô Tả Sản Phẩm

Máy biến áp dầu 3 pha – Tole Silic nhãn hiệu EMC do Công ty Cổ phần Cơ Điện Thủ Đức sản xuất đáp ứng tiêu chuẩn quản lý chất lượng sản phẩm ISO 9001:2015.

Cấu tạo máy biến áp dầu 3 pha – Tole Silic

  • Vỏ máy: Với yêu cầu bảo vệ tốt cho các thành phần bên trong, đảm bảo thiết bị hoạt động ổn định trong điều kiện thời thời tiết nhiệt đới, phần vỏ máy biến áp dầu EMC được thiết kế bền chắc và sơn tĩnh điện.
  • Lõi thép, lõi từ: Máy biến áp dầu 3 pha lõi tole silic sử dụng lá thép kỹ thuật điện, thép tráng silic có định hướng. Phần lõi được gia công và định hình chính xác, đem lại hiệu quả giảm tổn hao không tải và độ ồn.
  • Cuộn dây hạ thế: Được thiết kế đảm bảo chịu được lực ngắn mạch khi sự cố. EMC áp dụng công nghệ quấn dây hiện đại và sử dụng vật liệu có tính dẫn điện tốt.
  • Cuộn dây cao thế: Được quấn theo lớp phân bố đều điện áp khi có quá áp. Phần giấy cách điện có lớp keo kết dính đặc biệt, đảm bảo kết cấu bền chắc cho cuộn dây.

Đối với các máy biến áp sử dụng cho vùng nhiễm mặn, chiều dài đường rò sứ xuyên được tăng lên đến 31mm/kV, vỏ máy sẽ được mạ kẽm nhúng nóng, tăng tuổi thọ sử dụng của máy.


Bản vẽ máy biến áp dầu 3 pha tole silic
Bản vẽ máy biến áp dầu 3 pha tole silic
  1. Van xả áp lực
  2. Sứ cao thế
  3. Chỉ thị mức dầu
  4. Cánh tản nhiệt
  5. Tiếp địa
  6. Van xả dầu
  7. Khung bánh xe
  8. Ống cắm nhiệt kế
  9. Sứ hạ thế
  10. Điều chỉnh không tải

Đặc tính kỹ thuật chung của máy biến áp dầu 3 pha – Tole Silic

– Nhà sản xuất: EMC.

– Tiêu chuẩn quản lý chất lượng sản phẩm: ISO 9001:2015.

– Tiêu chuẩn chế tạo và thử nghiệm: IEC 60076; TCVN 6366.

– Nơi lắp đặt: Trong nhà hoặc ngoài trời.

– Kiểu máy biến áp: Máy biến áp kiểu hở có bình dầu phụ hoặc Máy biến áp kiểu kín.

– Công suất định mức: Từ 100kVA.

– Số pha: 3 pha.

– Tần số định mức: 50Hz.

– Nhiệt độ môi trường lớn nhất: 45°C.

– Độ tăng nhiệt độ của dầu trên mặt: ≤60°C.

– Độ tăng nhiệt độ cuộn dây: ≤65°C.

– Kiểu làm mát: ONAN.

– Chế độ làm việc: Liên tục.

– Dầu làm mát: Dầu khoáng mới chưa qua sử dụng, có phụ gia kháng oxy hóa, phù hợp tiêu chuẩn IEC 60296:2012.

– Cấp cách điện: A.

– Vật liệu dây dẫn (cuộn dây cao áp và cuộn dây hạ áp): Đồng.

– Màu sơn: Xám – P9149B.

– Loại sơn: Sơn tĩnh điện.

– Phụ kiện:

  1. Chỉ thị mức dầu;
  2. Van xả áp lực;
  3. Van xả dầu.

Thông số kỹ thuật



  • Quyết định số: 20/QĐ-HĐTV ngày 11/03/2022 của Tổng công ty Điện Lực Miền Nam.
  • Quyết định số: 62/QĐ-EVN ngày 05/05/2017 của Tập đoàn Điện Lực Việt Nam.
  • Quyết định số: 7691/QĐ-EVN CPC ngày 08/09/2020 của Tổng Công Ty Điện Lực Miền Trung.
  • Quyết định số: 3370/EVNHCMMC-KT ngày 04/09/2018 của Tổng Công Ty Điện Lực TP. HCM.

Máy biến thế phân phối 3 pha; Tổ đấu dây Dyn11; Cấp điện áp 22/0.4kV

Thong So Ky Thuat May Bien Ap 3 Pha 22 0 4kv

Máy biến thế phân phối 3 pha; Tổ đấu dây Dyn11; Cấp điện áp 35/0.4kV

Thong So Ky Thuat May Bien Ap 3 Pha 35 0 4kv

Ghi chú: Kích thước và trọng lượng tham khảo, EMC có quyền cải tiến và cập nhật các thông số theo thực tế sản xuất. Ngoài ra, EMC còn đáp ứng tất cả các yêu cầu sản xuất của khách hàng.
